Resina Epossidica XFOAM

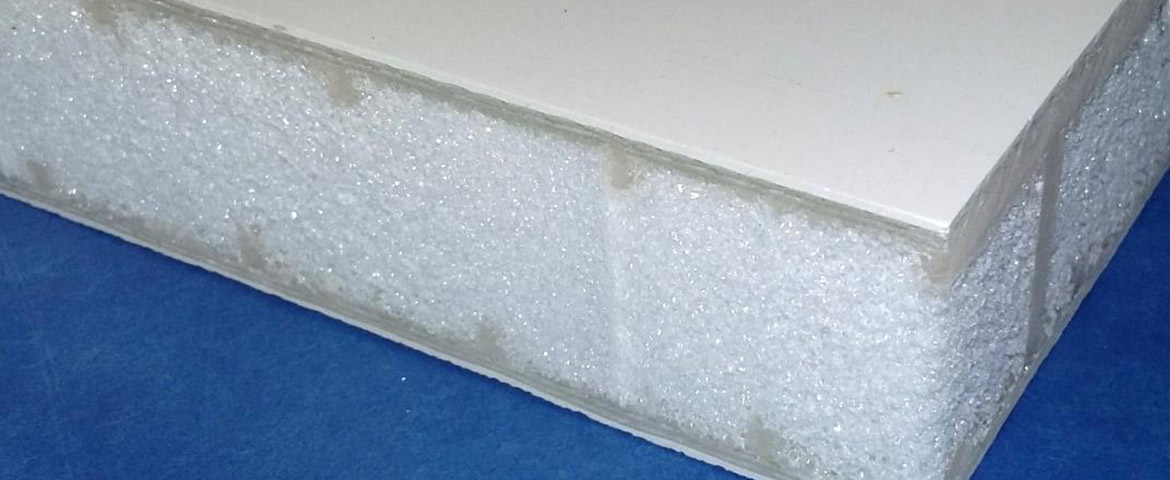

Formulato epossidico tri componente dotato in aggiunta di agente espandente. Indicato per riempimenti espansi principalmente nel settore dei materiali compositi, per la realizzazione di strutture a sandwich di forma non regolare mediante colata su stampo.Formulato epossidico tri componente dotato in aggiunta di agente espandente.
Indicato per riempimenti espansi principalmente nel settore dei materiali compositi, per la realizzazione di strutture a sandwich di forma non regolare mediante colata su stampo.
I settori principali di impiego
- Ricopertura del polistirolo espanso
- Realizzazione di strutture leggere e resistenti nella scenografia
- Realizzazione di prese d’arrampicata ultraleggere
- Realizzazione di blocchi e lastre per lavorazioni a controllo numerico.
Il lungo pot-life permette lavorazioni manuali.
Il punto di distorsione al calore degli espansi ottenuti senza post-cottura è prossimo ai 60°C.
Preparazione del prodotto
- Occorre pesare con precisione i 3 componenti.
È consigliabile tenere i componenti A e B a 30°C. - La procedura è:
– Pesare il componente A
– Pesare il componente C (agente espandente) ed unire al componente A
– Miscelare meccanicamente per 2’ ad almeno 500 rpm
– Pesare il componente B, unire alla miscela A+C, miscelare bene anche manualmente.
ATTENZIONE: la miscelazione di A e C con agitatore meccanico è fondamentale per uniformare A e C, così da avere la corretta espansione ed omogeneità della schiuma.
Modalità di applicazione
- Il prodotto si usa per colata.
La lavorazione va fatta a 30°C e la massa colata va mantenuta a 30°C, comunque non sotto i 25°C. - Nel caso non sia possibile, per avere gli stessi risultati di espansione, è necessario usare ACCELERANTE EPOX.
ATTENZIONE: la temperatura è fondamentale per ottenere i risultati di espansione cercati e per ottenere una schiuma omogenea anche in espansione libera.
Scheda tecnica
Colore | Trasparente |
Densità Specifica | 1.15 g/cc |
Durezza Shore | 10 A |
Allungamento a rottura | 400% |
Indurimento completo | 24 ore |
Tempo di lavorazione | 30 minuti |
Temperatura massima di utilizzo | 40° |
Temperatura minima di utilizza | 15° |
Rapporto di utilizzo | 100A:10B |
Viscosità A+B | 15.000 cps |
Confezioni disponibili
Kg. 1.03 |
Kg. 7.75 |
Kg. 31 |
Questo prodotto può essere utilizzato per
Prodotti correlati
FIBRE DI VETRO ANTICRACK 12 HD
Fibre di vetro alcali resistente, tagliate in lunghezza di 12...
FIBRA DI COTONE
Utilizzato come carica inerte di rinforzo in vari prodotti, specialmente...
CHOPPED STRANDS CSV 3
Utilizzato per il rinforzo delle masse da colata in resina...
ROVING IN CARBONIO 12 K BOBINA
Filati in fibra di carbonio
